—地产丹巴路地产会所影院—

    基本情况描述地理位置:上海某房地产休闲室

    用户需求的基本描述:接待公司VIP客户,宣传片演示,员工周末体验观影

    视听室空间信息:7.0×8.5×3.3m

    周边布局概括性描述:独立视听室,房地产公司


       构建过程,声学和光学处理以及特别设计这是一个面积不算小的独立影音空间,不过有一整面墙是大型的落地玻璃,外面有着非常漂亮的景色,业主当然想要保留这漂亮的景色!同时,客户也希望这样的空间可以尽量显得干净,不要有过多的设备占用这个娱乐空间。所以围绕着这样的诉求,对这个私人影院进行了规划设计。在装修风格上,以高端、雅致为主。由于不是专业的视听室,因此在声学材料方面只使用了定制的声学模块。

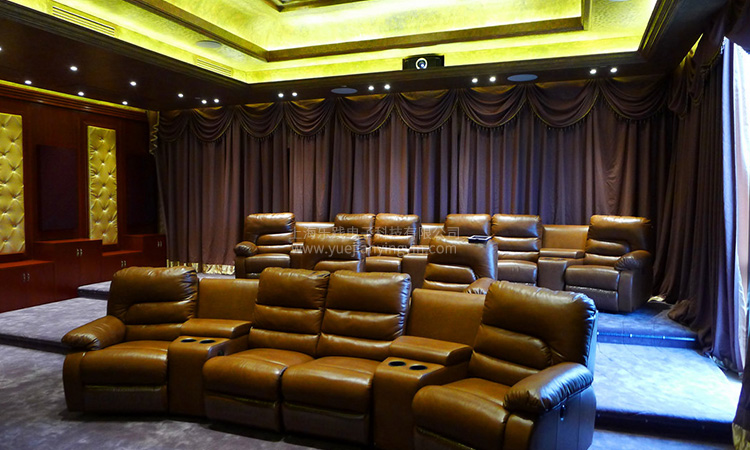

       为了使整体看上去更加和谐美观,灯光的烘托设计必不可少。由于整体色调为暖色系,因此好的灯光设计会给整个视听室带来意想不到的惊喜。
暖色光的灯带加上联排的射灯,两种不同的灯光相互配合,使整个环境看上去更加融洽,而整个大环境看上去更加富丽堂皇。


        系统调试和设计心得由于这个视听空间左侧面全部是玻璃,只能用落地遮阳帘来封闭,而右侧面又是通道空间,所以左右侧环绕扬声器无法选用挂壁样式的或者入墙样式的。如果用几个环绕支架支撑几个环绕音箱放在两侧,又破坏了业主希望整个环境尽量少被设备占据的要求,实际上也确实如此,如果竖立几个落地喇叭或者支架支撑的书架喇叭作为环绕,在这个空间确实不好看也容易被碰倒,所以选择了吸入天花的方式。

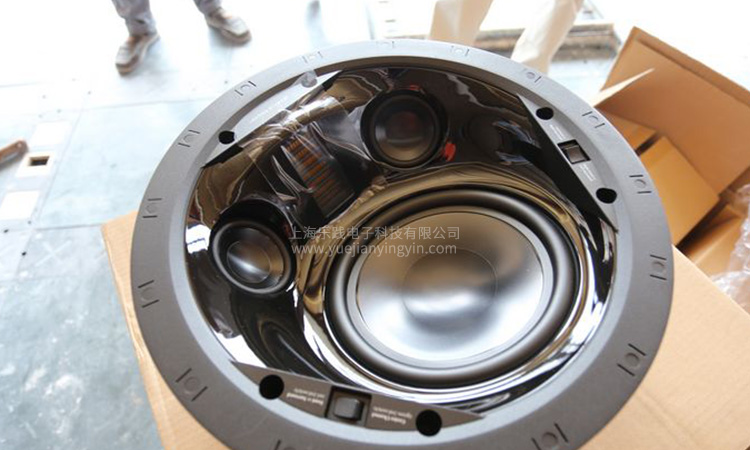

       但是吸入天花的扬声器品质都比较一般,同时都是直射型,这样声音就会全部直接射向地面,而不能斜射到视听位置,所以选用了MartinLogan的Vanquish(征服)扬声器来担当吸顶环绕的任务。原因之一是MartinLogan的Vanquish(征服)在设计上完全是按照Hi-Fi的理念,三分频四单元的大型吸顶扬声器,音质和做工都好,低音单元更是达到8英寸,即便是8米高的空间也能够拥有足够的声压保证。原因之二是Vanquish(征服)的单元内置是有斜射角度的,也就是只要安装得当,声音会以斜下方的角度射向听音位置,而不是直射地面。同时这款扬声器可以在安装前设置为中置或者左右喇叭,还可以***为左还是右环绕扬声器,这在一般的吸顶扬声器中不可能有的,只有这款完全以音质为考量设计的吸顶扬声器才会有那么丰富的调整空间,而这款产品用在这个环境中,可以说真的是恰到好处。

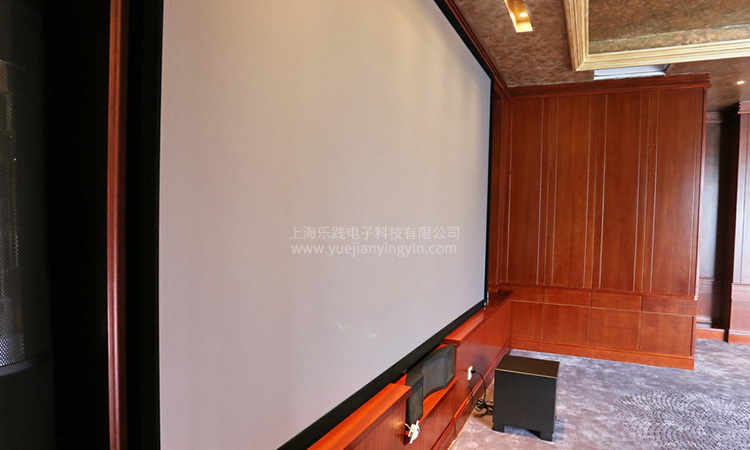

        既然环绕用了MartinLogan的扬声器,那前置扬声器也当然希望能用同一品牌的制品,MartinLogan知名的便是其世界上静电扬声器技术,然而传统的静电扬声器都是外置落地式的,这并不符合设计成无太多外置喇叭的整体要求,幸好设计师知道MartinLogan在不久前刚刚推出了一款超薄挂壁型静电扬声器EFX,而且由于静电扬声器的特殊原理,所以一般也不建议使用透声幕布。为了在前墙安装2只EFX作为主音箱和一只静电中置扬声器Stage X(舞台),特意在计算了所有扬声器尺寸和120英寸幕布尺寸后,定制了前墙面的安装柜子,可以刚好安装2只EFX,紧紧地靠着投影屏幕,而且几乎和投影幕在同一平面内。而中置扬声器Stage X(舞台)的深度较EFX还要来得厚,所以柜子在容纳StageX处要留有更多的深度。


       房间的原始层高高度良好,在吊顶深度足够的前提下,为了手绘油画装饰顶面的美观以及整体协调性,投影机选择了隐藏式安装。为了得到良好的亮度反馈和实际观感,选择了大尺寸荧幕配合高增益幕料。而在保证观看距离的前提下,前方三个音箱选择
了隐藏式安装,保证前墙装饰面的整齐美观。

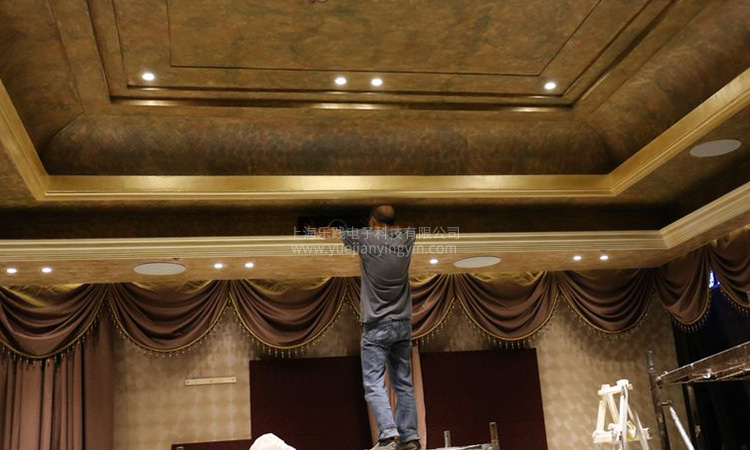

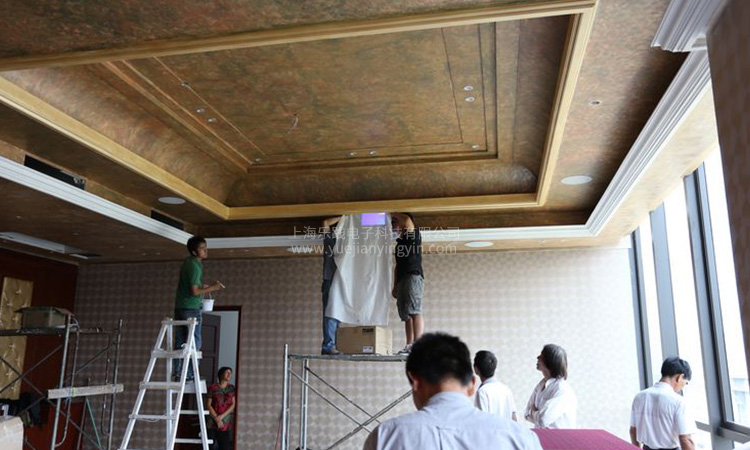

       投影幕的安装需要恰到好处的安装柜体,相对应地投影机的安装也非常讲究。设计师为投影机特别安排了一个容纳口,根据预先定好的JVC XC988投影机的尺寸而专门开了一个可以容纳投影机的容纳口,这样安装的好处是程度上隐蔽了投影机,同时背面的连接线也不会被看到,所以整体环境会异常的漂亮整洁。可能有些人会问散热会不会有问题,其实这些问题有经验的设计者早就想过,一方面这台投影机是前出风散热,所以问题不大,再者JVCXC988是同类机器里散热量很小的一款。其实不要小看这个小小的细节,这并不仅仅是在吊顶中开一个孔那么简单,从前期的整体吊顶设计上就已经在考虑相关的问题了,比如吊顶下吊的高度一定要足够容纳投影机的厚度,而且在放置投影机的位置在施工时就不能正好有龙骨竖立在要开空的位置,容纳投影机的内空间也不能有其他龙骨阻碍放置投影机,所以定制安装的工程需要时刻与施工方沟通,有时候光出图,施工方还是不能明白,需要更加详细的现场管理。

其他的问题,比如设备柜是放在隔壁专门的设备间里,可以通过简单的中控系统来控制播放和灯光,在房间处理上定制了不同厚度的吸音软包来对房间的频率响应进行有效的优化,同时也降低了混响系数,使得整体效果很好。

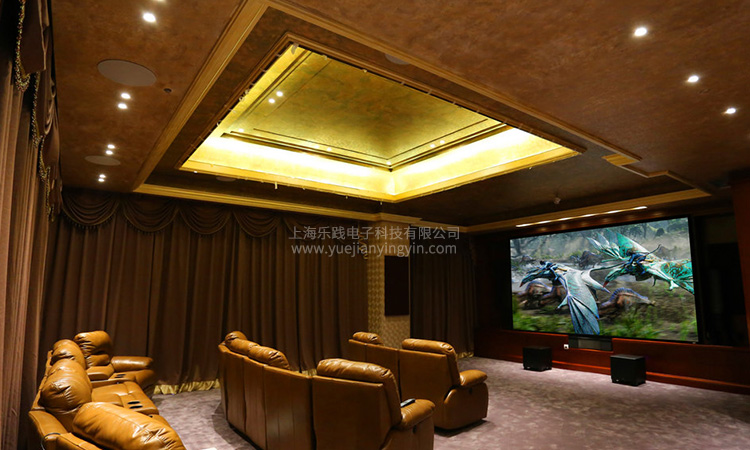

整体风格和效果这是一个面积不算小的独立影音空间,有一整面墙是大型的落地玻璃,外面有着非常漂亮的景色,业主想保留这漂亮的景色,同时希望空间可以尽量简洁,不要有过多的设备出现在这个娱乐空间。所有这些要求,经过我们的精心设计,都得以一一实现,对影院效果也十分满意。



本案所用器材列表

信号源设备:OPPO BDP-103

视频设备:

JVC DLA-XC988投影机

Elitescreens PVR180DH1投影幕

音响设备:

Ma r t i n l o g a n E F X×2、Va n q u i s h×4

S t a g e -X、D y a nmo1500X×2

Integra DHC-80.3 前级放大器

EarthquakeSoundCinenova7 后级放大器

智能系统:

Control4智能中控

智能灯控

其它设备 iPad
